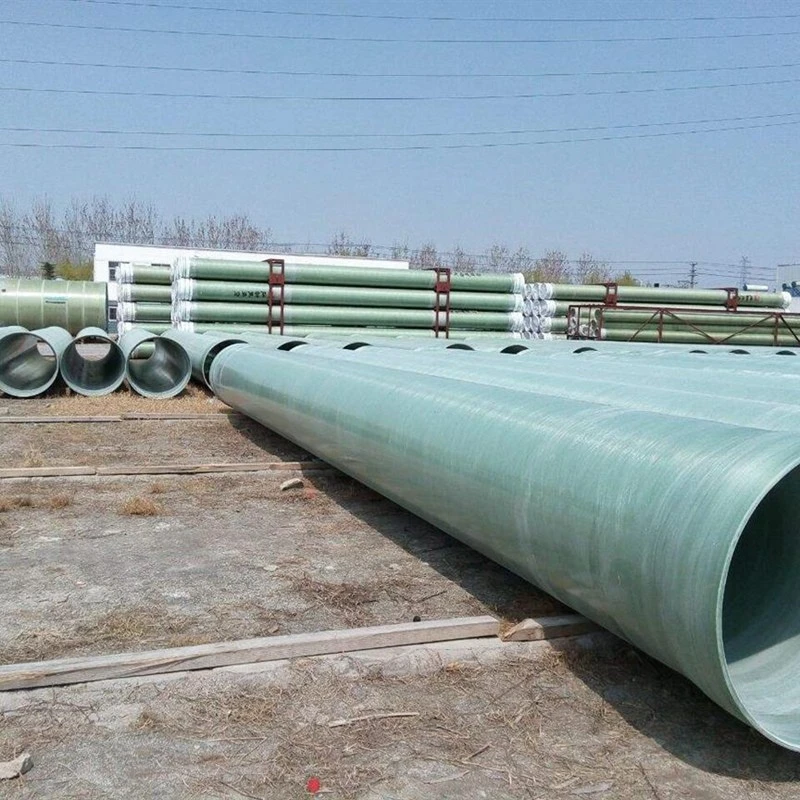

ГФРП цев за пренос воде великог пречника је полимерна цев ојачана стакленим влакнима за комунални пренос воде, транспорт сирове воде, мреже за наводњавање и системе индустријске воде. Зид цеви комбинује ојачање стакленим влакнима са матрицом од термореактивне смоле. Пречник, конструкција зида, називни притисак, крутост прстена и конфигурација споја одређују се према хидрауличким захтевима и условима уградње. Прилагођене димензије и конфигурације цевовода могу се проценити у односу на цртеже пројекта и потврђене производне могућности.
Кључне предности производа
Отпорност на корозију:Композитна структура отпорна је на корозију у одговарајућим окружењима за воду. Избор смоле зависи од хемије воде и радне температуре.
Структурне перформансе:Конструкција цеви се бира према унутрашњем притиску и захтевима спољашњег оптерећења. Оцена притиска и крутост прстена се процењују одвојено.
Хидраулична ефикасност:Глатка унутрашња површина подржава проток воде. Хидраулични дизајн узима у обзир унутрашњи пречник, брзину протока, брзину и губитак главе.
Ефикасност руковања:ГФРП цев има релативно малу тежину у поређењу са многим конвенционалним материјалима за цеви, подржавајући транспорт, подизање и планирање руковања на локацији.
Апликације
Општински водовод:Главни цевоводи који повезују изворе воде, постројења за пречишћавање, пумпне станице и резервоаре за складиштење.
Превоз сирове воде:Линије за довод и пренос воде које повезују сабирне тачке са објектима за третман.
Мреже за наводњавање:Мрежа великог пречника за снабдевање пољопривредних дистрибутивних система и инфраструктуре за наводњавање.
Системи индустријске воде:Вода за хлађење, процесна вода и водови за комуналне воде, у зависности од компатибилности смоле и радних услова.
Постројења за третман воде:Интерконективни цевоводи који опслужују јединице за третман, резервоаре и пумпна постројења.
Техничке спецификације
|
Параметар |
Спецификација |
|
Врста производа |
ГФРП цев за пренос воде |
|
Појачање |
Стаклена влакна |
|
Ресин Матрик |
Термореактивна смола |
|
Пречник |
300 до 1.500 мм |
|
Валл Тхицкнесс |
5 до 18 мм |
|
Радни притисак |
До 2,5 МПа |
|
Радна температура |
До 80 степени или 100 степени |
|
Крутост прстена |
СН2500, СН5000, СН10000 |
|
Стандард Ленгтх |
6 м или 12 м |
|
Јоинт Оптионс |
Спојница, утичница или са прирубницом |
|
Крај конфигурације |
Обичан крај или одређена веза |
|
Инспекција |
Испитивање димензија и специфицираних перформанси |
|
Документација |
Технички лист и записник о прегледу |
Опције прилагођавања
Димензије цеви:
Наведите називни пречник, потребни унутрашњи пречник, дебљину зида и дужину пресека према хидрауличким прорачунима и инсталационим цртежима.
Притисак и крутост:
Избор узима у обзир радни притисак, ударни притисак, дубину закопавања, ниво подземне воде, подршку тла и спољна оптерећења.
Систем смоле:
Избор смоле прати хемију воде, температуру и сервисне захтеве. Пројекти пијаће воде захтевају потврду одговарајућих одобрења материјала.
Фитинги и прикључци:
Завоји, Т, редуктори, прирубнички адаптери и спојнице могу се специфицирати према пројектним цртежима и потврђеним производним могућностима.
Дизајн и спајање цеви
Спојнице:Спојнице са компатибилним заптивним елементима повезују делове цеви. Избор узима у обзир радни притисак, поравнање, дозвољени угаони отклон и услове уградње.
Прирубнички прикључци:Прирубнички крајеви су повезани са вентилима, пумпама, резервоарима и другом опремом. Димензије прирубнице, обрасци бушења и оцене притиска морају одговарати компонентама које се спајају.
Интеграција цевовода:Завоји, гране, редуктори и ослонци захтевају координиран хидраулични и структурални дизајн. Детаљи о везивању потиска и сидрењу прате одобрене инжењерске цртеже.
Производња и контрола квалитета
Контрола материјала:Стаклена влакна, тип смоле и специфицирани састојци материјала се проверавају у односу на одобрене захтеве производа.
Контрола процеса:Применљиви процес обликовања контролише распоред арматуре, конструкцију зида и конзистентност димензија.
Инспекција димензија:Пречник, дебљина зида, дужина пресека и крајња геометрија се проверавају у складу са одређеним толеранцијама.
Тестирање перформанси:Хидростатички притисак, крутост прстена, непропусност спојева и друга испитивања се бирају у складу са важећим стандардом и договореним планом инспекције.
следљивост:Идентификација производа и евиденција инспекције повезују испоручене делове цеви са релевантном производном документацијом.
Стандарди и техничка документација
Важећи стандарди и захтеви за испитивање су потврђени према изабраним спецификацијама цеви и захтевима пројекта.
Записи идентификују инспековани производ, метод испитивања, критеријуме прихватања и резултате.
Применљиви корпоративни сертификати, одобрења производа и документи о усаглашености са водом за пиће треба да одговарају стварном статусу сертификације и намераваној примени.
Договорени пакет докумената може укључивати листове са подацима, цртеже, спецификације материјала, планове инспекције и применљиве извештаје о испитивању.
Контролна листа за одабир пројекта
Хидраулични подаци:Обезбедите пројектовани проток, потребни пречник, радни притисак, ударни притисак и радну температуру.
Услови инсталације:Наведите укопану или надземну инсталацију, дубину закопавања, услове тла, ниво подземне воде, саобраћајна оптерећења и аранжмане подршке.
Карактеристике воде:Идентификујте транспортовани медијум, релевантне хемијске услове и захтеве за питком водом где је применљиво.
Детаљи везе:Обезбедите заједничке преференције, димензије интерфејса, захтеве за уградњу и везе са постојећим деловима цевовода или опремом.
Количине пројекта:Наведите укупну дужину цевовода, дужине секција, количине уградње, одредиште и потребан распоред испоруке.
Паковање и достава
Заштита цеви:
Крајеви цеви и заптивне површине су заштићени током руковања и транспорта у складу са договореном спецификацијом паковања.
Аранжмани учитавања:
Методе подизања, размаци међу носачима, опрема за слагање и истовар су усклађени са димензијама цеви и захтевима за руковање.
Планирање транспорта:
Дужина пресека, пречник цеви, начин испоруке, ограничења руте и капацитет за руковање одредиштем се прегледају пре отпреме.
Документи за испоруку:
Уговорени пакет за отпрему може укључивати листе за паковање, евиденцију о идентификацији производа, документе о инспекцији и важеће сертификате.
