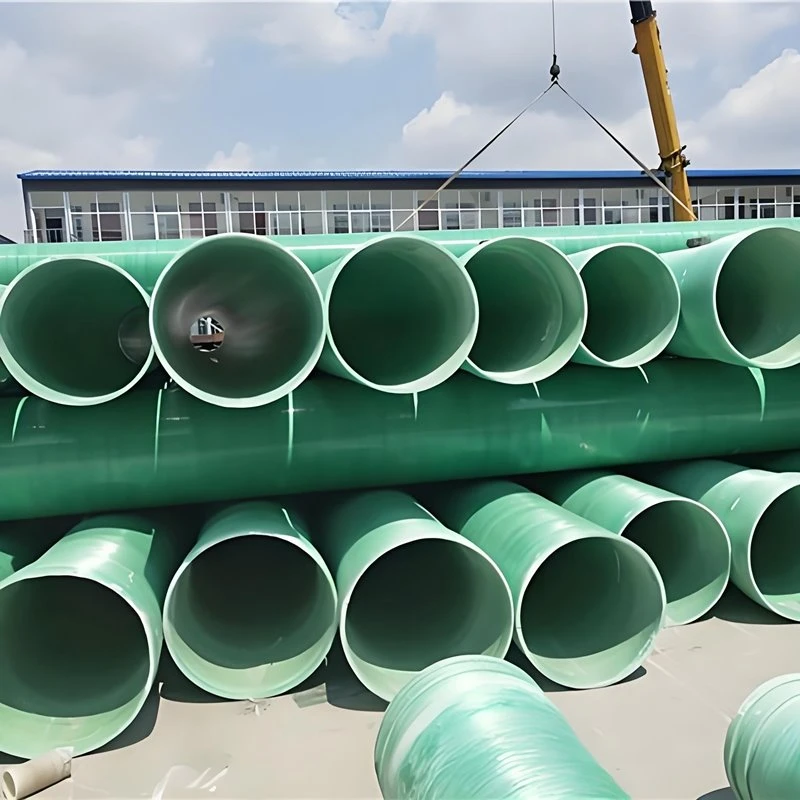

ГФРП општинска водоводна цев великог пречника користи се у комуналном преносу воде, транспорту сирове воде и регионалним мрежама за дистрибуцију воде. Цев комбинује ојачање стакленим влакнима са матрицом од термореактивне смоле да обезбеди структурну чврстоћу и отпорност на корозију. Пречник, називни притисак, крутост прстена, дебљина зида и тип споја одређују се према хидрауличким прорачунима, условима уградње и захтевима пројекта. Прилагођене димензије и конфигурације цеви могу се проценити у односу на инжењерске цртеже и производне спецификације.
Кључне предности
Отпорност на корозију:Композитни зид је отпоран на корозију у многим окружењима за воду. Избор смоле зависи од хемије воде и радне температуре.
Хидрауличне перформансе:Глатка унутрашња површина подржава ефикасан проток. Унутрашњи пречник, брзина протока и распоред система одређују хидрауличне перформансе.
Ефикасност руковања:Лагана конструкција може да поједностави транспорт, подизање и постављање цеви када процедуре руковања одговарају димензијама цеви.
Дизајн специфичан за апликацију:Називни притисак и крутост прстена се односе на различите услове оптерећења и треба их одабрати посебно за предвиђену инсталацију.
Апликације
Општински водовод:Далеководи који повезују постројења за пречишћавање, пумпне станице, резервоаре за складиштење и дистрибутивне мреже.
Превоз сирове воде:Цевоводи који транспортују изворну воду од резервоара, река и захватних објеката до постројења за пречишћавање.
Регионални пренос воде:Магистрални и прикључни цевоводи великог пречника који служе општинској и регионалној водоводној инфраструктури.
Индустријско водоснабдевање:Системи за транспорт воде за индустријске објекте, подложни компатибилности смоле и условима рада.
Техничке спецификације
|
Параметар |
Спецификација |
|
Врста производа |
Градска водоводна цев од полимера ојачаног стакленим влакнима (ГФРП). |
|
Материјал за ојачање |
Е-стаклена влакна |
|
Ресин Матрик |
Изофтална или винил естарска термореактивна смола |
|
Номинални опсег пречника |
300 мм до 1500 мм |
|
Класе номиналног притиска |
ПН 6, ПН 10, ПН 16, ПН 20, ПН 25 |
|
Стандардна крутост прстена |
СН 2500, СН 5000, СН 10000 |
|
Опсег дебљине зида |
8 мм до 50 мм |
|
Стандардна дужина цеви |
6 метара или 12 метара |
|
Јоинт Типе |
Двострука звонаста спојница са гуменим заптивкама, са прирубницом, ограничена |
|
Распон температуре флуида |
-40 степени до +50 степени |
Опције прилагођавања
Пречник и дужина:Наведите потребне димензије и дужине цеви у складу са распоредом цевовода, ограничењима транспорта и захтевима за инсталацију.
Оцена притиска:Обезбедите радни притисак, максимални притисак и услове пренапона да бисте успоставили потребну номиналну вредност.
Крутост прстена:Дефинисати захтеве за крутост према дубини закопавања, условима тла, саобраћајном оптерећењу и конструкцијском дизајну.
Систем смоле:Идентификујте карактеристике воде, радну температуру и излагање хемикалијама за подршку одабиру материјала.
Цртежи пројекта:Доставите цртеже са димензијама и техничке распореде на преглед у односу на расположиве производне могућности.
Спајање и компатибилност система
Заједничка конфигурација:
Изаберите тип споја према пројектованом притиску, аксијалним оптерећењима, условима уградње и захтевима за повезивање.
Фитинги и прирубнице:
Потврдите димензије и спецификације кривина, Т-у, редуктора, прирубница и других потребних компоненти.
Детаљи заптивања:
Наведите захтеве за заптиваче, димензије прикључка и распоред заптивања за предвиђени сервис.
Инсталација цевовода:
Координирајте монтажу спојева, подлогу, затрпавање, подршку цеви и испитивање на терену са одобреном процедуром уградње.
Производња и контрола квалитета
Изградња цеви:Ојачање стакленим влакнима и термореактивна смола чине структурни зид. Изабрана конструкција мора одговарати одобреној спецификацији производа.
Инспекција димензија:Проверите пречник, дебљину зида, дужину цеви и димензије споја у складу са наведеним толеранцијама.
Верификација учинка:Дефинишите испитивање притиска, испитивање крутости прстена и друге применљиве инспекције према изабраном стандарду производа.
Документација о квалитету:Успоставити идентификацију производње, записе о инспекцији и извештаје о испитивању који су потребни за прихватање пројекта.
Стандарди и техничка документација
Применљиви стандарди зависе од конструкције цеви, услова рада и захтева пројекта. Применљиви стандард и издање треба да буду потврђени за изабрани производ пре техничког одобрења.
Потврдите важећи стандард производа у односу на спецификацију цеви и предвиђену примену.
Наведите податке о материјалу и евиденцију идентификације производа потребне за пројекат.
Дефинисати контролу димензија, испитивање притиска, испитивање крутости прстена и критеријуме прихватања према одобреној спецификацији.
Релевантни сертификати и извештаји о испитивању могу се идентификовати у складу са захтевима пројекта и верифицирати у односу на расположиву документацију.
Водич за одабир пројекта
Хидраулични подаци:Наведите номинални пречник, брзину протока, радни притисак, максимални притисак и услове пренапона.
Услови инсталације:Идентификујте укопану или надземну инсталацију, дубину закопавања, карактеристике тла, ниво подземне воде и спољна оптерећења.
Захтеви за повезивање:Наведите тип споја, димензије уградње, детаље прирубнице и спецификације интерфејса.
Пројектна документација:Наведите важеће стандарде, захтеве инспекције, процењену количину, одредиште и потребан распоред испоруке.
Често постављана питања
